Elementy instalacji centralnego odkurzania – złączki EURAC typu „L”
Andrzej Żelazo
W wielu instalacjach centralnego odkurzania do łączenia elementów rurociągów stosowane są złączki EURAC typu „L”. Złączka ta ma długość 100 mm. Łączona jest dwoma śrubami M8. Wykonana jest ze stali nierdzewnej AISI 430. Jest to stal przeznaczona do walcowania (złączki typu „L” produkowane są na automatycznych liniach produkcyjnych – dzięki temu są tańsze od podobnych złączek wykonanych ze stali węglowej ocynkowanej).

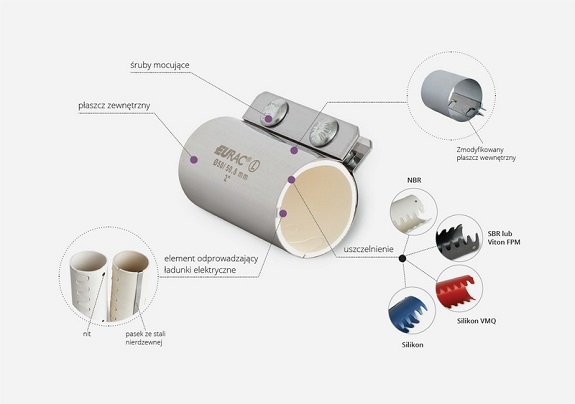

RYS. 1 Elementy składowe złączki typu „L”
Złączka taka składa się z następujących elementów: płaszcza zewnętrznego, zredukowanego płaszcza wewnętrznego, uszczelnienia, śrub mocujących oraz paska lub nitów do odprowadzania ładunków elektrostatycznych. Schemat (RYS. 1) przedstawia wszystkie elementy składowe złączki typu „L”. Wkłady mogą być wykonane z NBR, SBR, silikonu lub vitonu. Do instalacji centralnego odkurzania stosowane są głównie wkłady wykonane z SBR (czarne) lub NBR (białe). Złączki EURAC produkowane są w następujących średnicach: 38,1, 40,0, 45,0, 48,3, 50,0, 54,0, 60,3, 63,0, 65,0, 70,0, 76,1, 80,0, 84,0, 88,0, 101,6, 104,0 i 114,3 mm.Zalety: prosta budowa, łatwość montażu, zapewnienie połączenia elektrycznego pomiędzy rurami, wykonanie ze stali nierdzewnej AIS 430, krótki czas dostawy (większość złączek dostępna jest z magazynu w Polsce).
