W przemyśle tworzyw sztucznych mamy do czynienia z trzema różnymi rodzajami instalacji transportu pneumatycznego (czyli przenoszenia cząstek produktu w zamkniętym rurociągu za pomocą sprężonego powietrza).
Andrzej Żelazo
W każdej z nich występują podobne elementy rurociągów (rury, łuki, złączki). Właściwe dobranie tych elementów zapewnia bezawaryjną pracę instalacji i wydłuża jej żywotność.
Transport podciśnieniowy
Jest to najczęściej stosowany rodzaj transportu pneumatycznego. Charakteryzuje się on dużą liczbą rurociągów, mniejszymi wydajnościami i odległościami oraz częstszą zmianą produktów. Do transportu podciśnieniowego stosowane są głównie łuki wykonane ze stali nierdzewnej AISI 304 o promieniu R = 10 × D (standardowe łuki mają promienie gięcia 500, 800 lub 1000 mm) oraz złączki Eurac typu „L” oraz „M”. Łuki z reguły są gięte na zimno z rur o grubości ścianki wynoszącej 1,5 mm lub 2 mm, zakończone obustronnie odcinkami prostymi po 100 lub 200 mm (tak aby można było założyć złączkę). Złączki Eurac typu „L” oraz „M” wykonane są ze stali nierdzewnej AISI 430, mają dwie (typ „L”) lub trzy (typ „M”) śruby M8 (ocynkowane) i uszczelnienie wykonane z czarnego SBR lub białego NBR. Wszystkie złączki mają pasek ze stali nierdzewnej, służący do elektrostatycznego połączenia rur. Złączki Eurac stosuje się do łączenia elementów rurociągów (łuków i rur uciętych na równo), przewodów elastycznych oraz rur wykonanych z tworzyw sztucznych.

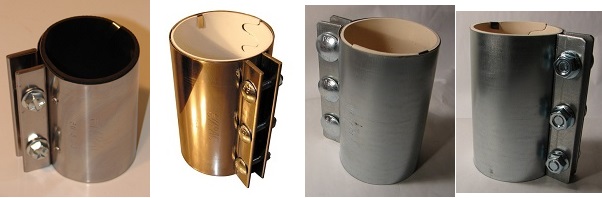

FOT. 1, 2, 3, 4 Złączki Eurac. Od lewej: „L”, „M”, „HL” i „H”

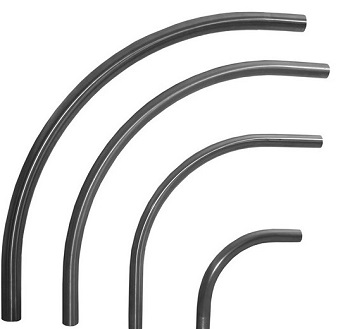

FOT. 5 Łuki wykonane ze stali nierdzewnej AISI 304
Transport nadciśnieniowy
Ten rodzaj transportu pneumatycznego jest stosowany przy większych wydajnościach i odległościach oraz do bardziej wymagających produktów. Do transportu nadciśnieniowego stosowane są głównie łuki wykonane ze stali nierdzewnej AISI 304 o promieniu R = 10 × D (standardowe łuki mają promienie gięcia 500, 800 lub 1000 mm) oraz złączki Eurac typu „HL” oraz „H”. Łuki z reguły są gięte na zimno z rur mających ścianki o grubości 2 lub 3 mm, zakończone obustronnie odcinkami prostymi po 100 lub 200 mm (żeby można było założyć złączkę). W przypadkach produktów bardzo wycierających stosowane są łuki o większej grubości ścianki lub po specjalistycznej obróbce cieplnej (HVA-Niro®). Łuki po specjalistycznej obróbce cieplnej (HVA-Niro®) są 20–30 razy bardziej wytrzymałe na wycieranie od łuków standardowych. Złączki „HL” oraz „H” wykonane są ze stali węglowej ocynkowanej i mają w zależności od średnicy trzy śruby M10 lub M12 (typ „HL”) oraz M12 lub M16 (typ „H”) i uszczelnienie wykonane z białego NBR. Wszystkie złączki mają pasek ze stali nierdzewnej (służący do elektrostatycznego połączenia rur).

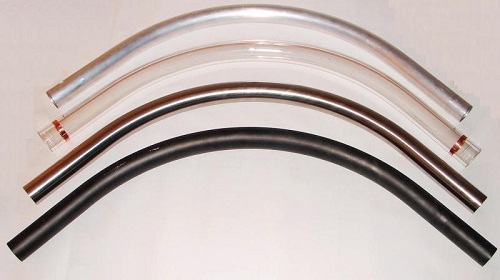

FOT. 6 Od góry: łuk aluminiowy, łuk szklany, łuk wykonany ze stali nierdzewnej AISI 304, łuk ze stali nierdzewnej AISI 304 HVA-Niro®
Transport wentylatorowy
Znajduje on zastosowanie w przypadku niektórych produktów (m.in. wstępnie spienionych granulek polistyrenu) i cechuje się dużo większymi średnicami rurociągów transportowych (np. D = 200 mm). Do tego rodzaju transportu pneumatycznego najbardziej optymalnym rozwiązaniem są elementy systemu rurowego Jacob: rury, łuki i trójniki zakończone charakterystycznymi wywijkami i łączone obejmami żłobkowymi. Dla zapewnienia szczelności stosuje się wtedy uszczelki wykonane z NBR, silikonu lub EPDM.

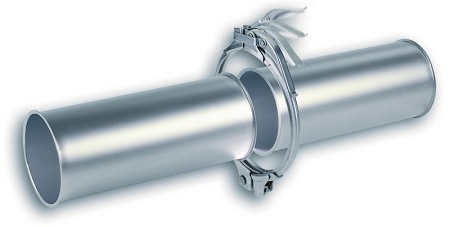

FOT. 7 Do transportu wentylatorowego najlepiej nadają się elementy systemu rurowego Jacob (na zdjęciu)
