Istotną cechą podajników celkowych stosowanych pod filtrami i cyklonami jest dużo mniejsza ilość transportowanego produktu niż w przypadku wysypu tego samego produktu z silosu czy zbiornika. Podajniki te muszą mieć wydajność zapewniającą ciągły odbiór pyłów, ale nigdy nie są one całkowicie wypełnione. W takich zastosowaniach świetnie się spisują podajniki celkowe typu HT produkcji VDL Industrial Products.
Andrzej Żelazo
Podajniki celkowe typu HT zapewniają właściwą pracę filtrów i cyklonów i są znacznie tańsze od podajników celkowych, które pracują z pełnym obciążeniem produktem. Oczywiście mogą one być również stosowane do transportu produktów sypkich (mąka, pasze itp.) pod zbiornikami czy przenośnikami. Podajniki HT charakteryzują się prostą budową, krótkim czasem dostawy, łatwością regeneracji (wymienne płytki), dużą ilością wersji oraz niską ceną. Podajniki te produkowane są w dwóch wielkościach: DN 250 i DN 350 oraz w kilku wykonaniach (standard, ATEX, o zwiększonej odporności na temperaturę, S – z dodatkowym przedmuchem uszczelnień za pomocą sprężonego powietrza).
Podajnik w wykonaniu standardowym składa się z obudowy (odlew żeliwny), wirnika wykonanego ze stali węglowej lub nierdzewnej z sześcioma (albo ośmioma) komorami z przykręcanymi płytkami z nylonu, vulkollanu, stali sprężynowej lub stali nierdzewnej. Napęd bezpośredni stanowi motoreduktor o mocy 0,37 kW i sprzęgło elastyczne. Obroty wirnika wynoszą 31 obr./min. Wydajność podajnika to 7 dm3 na obrót przy 100-procentowym wypełnieniu. Podajnik ten może pracować w temperaturze od -15 do +60 C° (z płytkami stalowymi – do +80 C°). Maksymalne ciśnienie pracy wynosi 0,05 bara. W podajniku zastosowano łożyska ślizgowe.
W podajnikach o zwiększonej odporności na temperaturę płytki wirnika wykonane są ze stali sprężynowej lub stali nierdzewnej. Podajniki te malowane są farbą odporną na wysoką temperaturę i mogą być stosowane do produktu o temperaturze do 200 C°.
Podajnik w wykonaniu ATEX przeznaczony jest do pracy w strefie „II I D”. Jest on odporny na ciśnienie wybuchu wynoszące 0,5 bara (przy tworzywowych płytkach wirnika) oraz 2,0 bary (przy stalowych płytkach wirnika).
Podajniki o wielkości HT-350 mogą być produkowane w takich samych wykonaniach jak HT-250. Różnią się jedynie wielkością (średnica wlotu ma ok. 350 mm) oraz wydajnością (20 dm3 na obrót przy 100-procentowym wypełnieniu).
Podajniki celkowe w wykonaniu HT-250S oraz HT-350S różnią się od podajników HT-250 oraz HT-350 łożyskowaniem (w tym przypadku zastosowano łożyska kulkowe), uszczelnieniem (dodatkowy przedmuch sprężonego powietrza przez uszczelnienie) oraz ciśnieniem pracy (do 40 000 Pa).
 |
 |

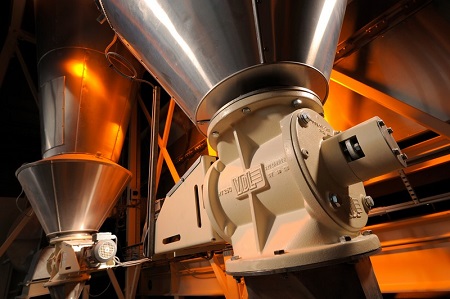

FOT.1 Podajnik celkowy typu HT-250 FOT. 2 Podajnik celkowy typu HT-450– nowość
w wykonaniu standardowym w ofercie Proorganiki
W roku 2013 wprowadzono do produkcji podajnik celkowy HT-450 – o wydajności 35 dm3 na obrót i 25 obr./min. Podajnik ten przeznaczony jest do zastosowania przy produktach o dużych kawałkach (ziarnach), np. cząsteczki tworzyw sztucznych czy też wiórki drewniane.
