Kolejka podwieszana KPCS 148

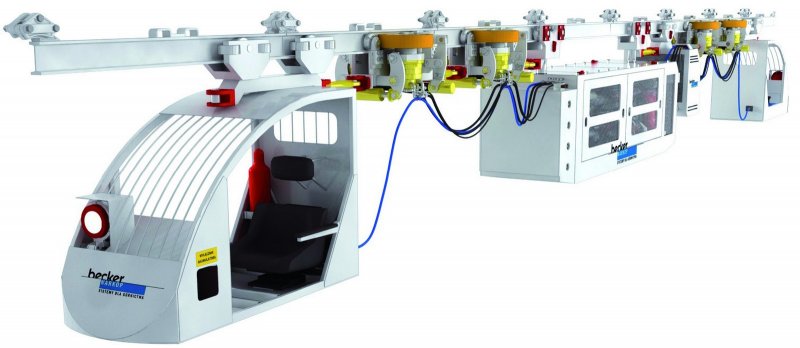

Jednym z przykładów współpracy firmy Bosch Rexroth z firmą Becker Warkop jest projekt kolejki podwieszanej KPCS przeznaczonej dla górnictwa węgla kamiennego.
W kolejce KPCS 148 zastosowano w obwodzie jazdy pompę tłoczkową zmiennej wydajności ze skośną tarczą typu A4VG... c z integralną pompą doładowania i zaworami ciśnieniowymi. Pompa główna współpracuje z zewnętrznym zaworem stałej mocy, który zapobiega przeciążeniu silnika spalinowego oraz z zaworem przepłukującym, który zapewnia wymianę cieczy roboczej w zamkniętym obwodzie jazdy. Pompa wyposażona jest w napęd przelotowy do zabudowy w układzie szeregowym kolejnej pompy z pozostałych obwodów. Maksymalne ciśnienia robocze pomp typu A4VG... wynosi ∆p=40 MPa.
Do projektu wybrane zostały pompy zębate w wykonaniu „SILENCE". Charakteryzują się one cichą pracą, kompaktową budową, wzmocnioną konstrukcją na ciśnienia robocze rzędu 31,5 MPa oraz wykonaniem wałków i kołnierzy do montażu szeregowego (np. na pompie głównej lub przystawkach odbioru mocy na silniku spalinowym).
Jednostkami napędowymi wentylatorów chłodnicy silnika spalinowego oraz chłodnicy układu hydraulicznego są silniki tłokowe osiowe ze skośnym blokiem cylindrowym typu A2FM.... Posiadają one jedne z najwyższych w swojej klasie współczynników sprawności oraz dają możliwość pracy w wysokich ciśnieniach roboczych i pozwalają na łączenie szeregowe przy zasilaniu z jednej pompy.
Wszystkie elementy sterujące układu hydraulicznego (elektrozawory, zawory sterowane ręcznie, zawory ciśnieniowe, zawory logiczne) zostały podzielone na moduły funkcyjne, zabudowane na oddzielnych płytach montażowych, do których przykręcane jest ich wyposażenie. Uzyskuje się w ten sposób lepszą organizację systemu hydraulicznego w warunkach ograniczonej przestrzeni przedziału silnikowego oraz redukuje ilość zewnętrznych połączeń przewodowych i miejsc potencjalnych przecieków.
Czynnikiem decydującym o utrzymaniu niezawodności układu hydraulicznego jest niewątpliwie prawidłowy dobór filtrów, a następnie ich właściwa obsługa. Eksploatacja kolejek podwieszanych może przebiegać w bardzo zróżnicowanych warunkach zarówno pod względem zapylenia, temperatury, jak i wilgotności. Dlatego też w układzie hydraulicznym kolejki KPCS 148 zastosowano 4 filtry, w tym 2 ciśnieniowe, zlewowy i ssawny. Dwa z nich przewidziano dla obwodu doładowania pompy głównej A4VG.... zapewniając jej w ten sposób podwyższony stopień ochrony przed ewentualnym uszkodzeniem. Przy wymiarowaniu filtrów kierowano się uzyskaniem możliwie najlepszego współczynnika gromadzenia zanieczyszczeń na wkładach filtracyjnych, tak by nie zachodziła potrzeba wymiany wkładów pomiędzy terminami obsługowymi.
Kolejki podwieszane KPCS 148 pracują obecnie między innymi w kopalniach: KWK Jankowice oraz KWK Borynia.
