Sprawa komplikuje się w przypadku transportowania materiałów sypkich w różnego rodzaju zsypach grawitacyjnych czy rurociągach. W tym przypadku pomiar przepływu - czyli de facto przesuwania się - to zadanie dla zupełnie innej aparatury. Istotne jest zatem przyjrzenie się bliżej tematyce sygnalizacji i pomiarów ciągłych przepływu materiałów sypkich w przemysłowych układach transportu i magazynowania.

Partner Introl sp. z o.o. - firma DYNA Instruments Gmb - od 1994 roku rozwija swoje technologie, wykorzystując niszę rynkową w dziedzinie sygnalizacji i pomiaru przepływu materiałów sypkich. Z końcem 2009 roku, dzięki nawiązanej przez Introl współpracy, polskie przedsiębiorstwa mają dostęp do
oferty nowoczesnej aparatury mierzącej przepływ materiałów sypkich. A oferta jest bogata.

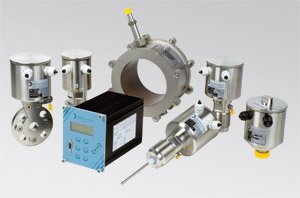

Najbardziej praktycznym podziałem aparatury marki DYNA wydaje się klasyfikacja według funkcjonalności urządzeń z punktu widzenia użytkownika: sygnalizatory serii DYNAguard,
urządzenia do pomiaru ciągłego: DYNAvel, DYNA M flow, DYNAchut, DYNArad.

Detekcja obecności, czyli sygnalizatory
Urządzenia serii DYNAguard służą do sygnalizacji przepływu materiałów sypkich w aplikacjach, takich jak transport pneumatyczny, wszelkiego typu podajniki oraz zsypy grawitacyjne, w szerokim zakresie przepływu masy od g/h do t/h. Dzięki wykorzystaniu DYNAguard możliwe jest szybkie wykrycie problemów związanych z przepływem materiału, transportem i dostawą pyłu, proszku, pelletu oraz innych granulatów. Zapobiega to poważnym skutkom zatkania rurociągu lub utraty materiału, która
powstała na skutek nieszczelności.

Sygnalizatory DYNAguard w wersji K, P, V oraz GM wykrywają poruszające się ładunki elektrostatyczne, powstałe na skutek tarcia np. o ścianki rurociągu lub inne obiekty. Ładunki te w sposób naturalny
przylegają do powierzchni materiału sypkiego i - przemieszczając się wraz z nim - sygnalizują przepływ materiału. Ustrój pomiarowy mierzy poziom szumów wywołanych przemieszczaniem się naładowanych elektrycznie cząsteczek.

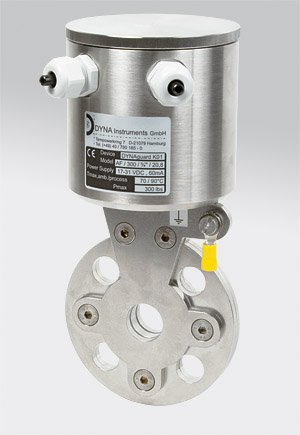

DYNAguard K



Sygnalizator DYNAguard M służy do monitorowania przepływu materiałów sypkich o prędkościach minimum 0,1 m/s. Zasada działania tego urządzenia oparta jest na zupełnie innym zjawisku fizycznym niż w przypadku wersji K, P, GM oraz V. DYNAguard M wykorzystuje w swoim działaniu technikę radarową i opiera się na zjawisku fizycznym znanym jako EFEKT DOPPLERA. Urządzenie wysyła radarową falę elektromagnetyczną o częstotliwości 24 GHz, która odbija się od poruszających
cząsteczek i wraca do urządzenia. Przebieg fali odbieranej posiada inną amplitudę i częstotliwość niż fala nadawana, co umożliwia detekcję obecności materiału.



Przy wykorzystaniu sygnalizatora mikrofalowego należy pamiętać o zamontowaniu go pod kątem 45÷90° względem kierunku przepływu materiału. Istotne jest również to, aby w zasięgu pracy sygnalizatora nie
znajdowały się żadne elementy mechaniczne lub konstrukcyjne, takie jak np. klapy lub zasuwy, ponieważ mogą one zostać „rozpoznane" jako mierzony materiał.

Jak wszyscy czytelnicy z pewnością wiedzą, do sygnalizacji zabrudzenia czy zatkania filtra stosuje się z powodzeniem sygnalizatory różnicy ciśnień. Mają one za zadanie poinformować użytkownika o eksploatacyjnym zużyciu filtra (zatkaniu, zabrudzeniu). Uszkodzenie filtra polegające na mechanicznym
rozerwaniu wkładu lub jego przemieszczeniu najczęściej nie jest już jednak monitorowane przez żadne urządzenie. I tutaj pojawia się zadanie dla DYNAguard GM, urządzenia służącego do sygnalizacji pojawienia się cząsteczek materiału sypkiego za wkładami filtra.

Zasada działania DYNAguard GM oparta jest na elektrostatyce - podobnie jak urządzeń DYNAguard K, P, V. Zaskakująca jest czułość tego sygnalizatora, która wynosi 0,1 mg/m³. Tak dużą czułość udało się uzyskać dzięki zastosowaniu sensora w postaci specjalnie skonstruowanego pręta. Zalecana
długość sygnalizatora to 1/3 do 2/3 szerokości duktu filtra, a najdłuższy dostępny sygnalizator ma długość 250 mm. Niestety, nie można wykorzystać tego typu urządzenia w aplikacjach z transportem pneumatycznym oraz w podajnikach i zsypach,ponieważ ze względu na ścierny charakter medium jego żywotność byłaby bardzo krótka.

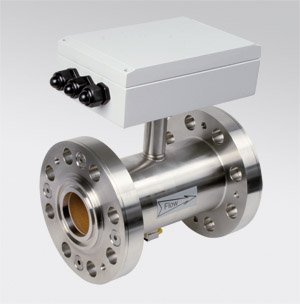

DYNA vel

Wersje K, P i GM posiadają trzy rodzaje wyjść sygnałowych: przekaźnikowe, tranzystorowe lub analogowe, natomiast wersja M ma wyłącznie wyjście przekaźnikowe. Prosta, intuicyjna kalibracja
urządzeń odbywa się po zabudowaniu, bezpośrednio na obiekcie. Każde urządzenie ma możliwość ustawienia czułości wstępnej i dokładnej, opóźnienia czasowego oraz punktu pracy. Sygnalizatory DYNAguard znajdują zastosowanie w wielu różnych gałęziach przemysłu, ze szczególnym uwzględnieniem elektrociepłowni, cementowni i przedsiębiorstw branży tworzyw sztucznych.



Ciągły pomiar przepływu
DYNAvel jest urządzeniem pomiarowym, które działa, opierając się na prawach elektrostatyki. Mierzy czas pomiędzy charakterystycznymi punktami przebiegu szumów, powstającymi w skutek
ruchu cząsteczek ciał stałych między dwiema niezależnymi elektrodami. Z uwagi na to, że jest to urządzenie do pomiaru ciągłego, ma ono dwa pierścienie pomiarowe (w przypadku sygnalizatorów
- tylko jeden). Zasadniczo urządzenie składa się z dwóch części: sensora będącego przepływową celą pomiarową do zabudowy na rurociągu oraz jednostki sterującej do zabudowy w szafie sterującej.

Jednostka sterująca połączona jest z sensorem kablem 4-przewodowym w ekranie. Sygnał wyjściowy z jednostki sterującej to 2 x 4÷20 mA. Urządzenie posiada także 3 wyjścia przekaźnikowe oraz interfejsy komunikacyjne: CAN - Bus, Ethernet oraz RS 485. Zakres pomiarowy DYNAvel wynosi 0,2÷100 m/
s, a jego dokładność: <0,5%. DYNAvel z powodzeniem może być stosowany w elektrowniach, cementowniach, przemyśle spożywczym, tytoniowym oraz wszędzie tam, gdzie zbyt duża prędkość
transportu może spowodować niechcianą deformację lub uszkodzenie produktu (także w strefach zagrożenia wybuchem - ATEX dla strefy 22).

Miernik przepływu materiałów sypkich DYNA Mflow został zaprojektowany do pomiaru przepływu w metalowych rurociągach w zakresie od kilku kg/h do wielu t/h. Urządzenie przeznaczone jest do pomiaru online pyłu, proszku, pelletu lub innych granulatów o średnicy od 1 nm do 2 cm, w aplikacjach z transportem pneumatycznym lub grawitacyjnym. DYNA Mflow nadaje się do pomiaru przepływu materiałów sypkich o stałej granulacji i wilgotności, w aplikacjach o stałej prędkości transportowanego materiału. Zasada działania urządzenia, podobnie jak w przypadku sygnalizatorów mikrofalowych, bazuje na zjawisku zwanym efektem Dopplera.

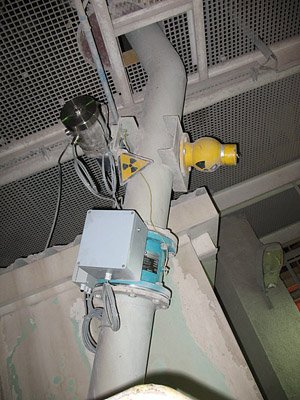

DYNArad



Miernik DYNA Mfl ow składa się z czujnika oraz przetwornika do montażu na szynie DIN. Do zaprogramowania miernika służy oprogramowanie PC - DYNAvisual. Czujnik jest połączony z przetwornikiem za pomocą kabla 4-przewodowego. Przetwornik posiada wyjście 4÷20 mA, wyjście impulsowe, wyjście przekaźnikowe błędu, RS232 oraz RS485. Wyjście COM pozwala na podpięcie komputera z oprogramowaniem DYNAvisual lub podłączenie urządzenia z systemem, wykorzystując np. RS485. Możliwa do uzyskania dokładność aplikacyjna wynosi 5%.



Pomiar masy, czyli układy pomiarowe „szyte na miarę"
Dla klientów poszukujących pomiaru przepływu masy w rurociągu, zsypie lub podajniku dla transportu grawitacyjnego bądź pneumatycznego o zmiennej prędkości przemieszczania się materiału
sypkiego fi rma DYNA proponuje trzy rozwiązania będące kombinacją pomiaru prędkości, masy i gęstości.

DYNA Mflow + DYNAvel to kompaktowy układ mierzący jednocześnie prędkość i masę. Do pomiaru prędkości wykorzystywany jest miernik prędkości DYNAvel, natomiast do pomiaru masy -
miernik mikrofalowy DYNA Mflow. Oba pomiary są przeliczane przez mikroprocesor na wielkość przepływu masy. Zakres pomiarowy układu: od 1 kg/h, a rzeczywista dokładność aplikacyjna to
3% (należy pamiętać, iż wymagany jest niezmienny skład, granulacja oraz wilgotność mierzonego materiału).

DYNArad jest układem pomiarowym służącym do pomiar przepływu masy za pomocą miernika prędkości DYNAvel oraz gęstościomierza izotopowego LB 491 produkcji BERTHOLD TECHNOLOGIES.
W rozważanym układzie DYNAvel mierzy prędkość, natomiast miernik LB 491 - gęstość materiału sypkiego. Jednostka sterująca DYNAvel posiada wejście analogowe służące do podłączenia
miernika gęstości w celu skalkulowania przepływu masy. Zakres pomiarowy od 1 t/h, przy dokładności <1%. DYNArad w porównaniu z DYNA Mflow posiada wiele dodatkowych zalet. Przede wszystkim gęstość materiału poruszającego się wewnątrz zsypu lub rurociągu jest mierzona w sposób ciągły, niezależnie od granulacji czy też rodzaju materiału. Zmiana granulacji, wilgotności lub prędkości,
z jaką przemieszcza się materiał, nie mają wpływu na dokładność pomiaru.

Dotychczas z powodzeniem zrealizowaliśmy cztery tego typu aplikacje w jednej z polskich elektrowni. Urządzenia zabudowane są na rurociągach, którymi transportowany jest popiół ze zbiorników
retencyjnych na podajnik taśmowy. Popiół ze zbiorników przemieszcza się przez rurociąg grawitacyjnie. W przypadku tego typu aplikacji najlepszym rozwiązaniem jest zabudowanie celi pomiarowej DYNAvel w wersji z podgrzewaniem, które zapobiega zawilgoceniu celi pomiarowej i oblepianiu popiołem.

Trzecim rozwiązaniem jest zastosowanie DYNAchute, czyli urządzenia specjalnie zaprojektowanym do ciągłego i dokładnego pomiaru materiałów sypkich w zsypach grawitacyjnych. Metoda pomiarowa bazuje na równoczesnym pomiarze masy materiału oraz jego prędkości. Wynikiem pomiaru tych dwóch wielkości jest przepływ masy w kg/h. Zaletą tego rozwiązania jest brak konieczności kalibracji urządzenia. Układ pomiarowy składa się z zsypu, w którym zabudowany jest ustrój pomiarowy, oraz z przetwornika z wyjściem analogowym i cyfrowym. Zakres pomiarowy wynosi od 200 kg/h, a dokładność 0,5%.

DYNA - szerokie możliwości zastosowania
Czy interesuje nas detekcja obecności/przemieszczania, czy prędkość, z jaką produkt jest transportowany, czy w końcu całkowita masa przemieszczającego się materiału sypkiego w rurociągu - wszystkie te wielkości możliwe są do zmierzenia dzięki aparaturze DYNA. Bogata oferta mierników przepływu materiałów sypkich, wykorzystujących różne zasady działania, pozwala na pomiar i kontrolę ilości transportowanego produktu w wielu branżach,w których wykorzystuje się sypkie surowce, półfabrykaty czy produkty końcowe.

Dzięki nowoczesnym rozwiązaniom aparatura naszego niemieckiego partnera pozwala także szybko wykryć awarię, zapobiegając wymiernym stratom związanym z uszkodzeniem filtrów czy utratą
przemieszczających się produktów. Właśnie z uwagi na korzyści natury ekonomicznej układy do pomiaru przepływu materiałów sypkich stały się już swoistym standardem w zachodnich zakładach przemysłowych. Myślę, że wkrótce aparatura DYNA stanie się standardem także w wielu polskich przedsiębiorstwach wykorzystujących materiały sypkie w zróżnicowanych procesach technologicznych.
