Podajniki celkowe firmy Rota Val
Podajniki celkowe znajdują zastosowanie w wielu procesach związanych z produktami i surowcami sypkimi. Służą one głównie do przesypywania surowców pod silosami, zbiornikami, filtrami, na przesypach oddzielających urządzenia czy np. na granicach stref wybuchowych. Używa się ich także w instalacjach transportu pneumatycznego, ale rzadziej, ponieważ w tych instalacjach stosuje się głównie zasilacze śluzowe.
Andrzej Żelazo
Całą gamę tego typu urządzeń produkuje założona w 1970 roku brytyjska firma Rota Val, której przedstawicielstwo w Polsce prowadzi Proorganika Sp. z o.o.
Podajniki celkowe firmy Rota Val to wysokiej klasy urządzenia transportujące produkty sypkie - od kruszyw i minerałów o właściwościach ściernych po odżywki dla niemowląt, od wybuchowych produktów chemicznych po farmaceutyki. Charakteryzują się one solidnością wykonania oraz długą żywotnością. Firma Rota Val była pierwszym przedsiębiorstwem w swojej branży, które uzyskało certyfikat jakości ISO serii 9000. Prześledźmy zatem jej zakres produkcji.
Podajniki celkowe typu HD
Podajnik typu HD jest głównym przedstawicielem rodziny podajników celkowych produkowanych przez firmę Rota Val. Charakteryzuje się on solidną budową, długą żywotnością i przystępną ceną.
Rota Val produkuje podajniki typu HD o średnicy wlotu od DN 150 do DN 600 mm, a także z wlotem kwadratowym o wymiarach od 125 × 125 mm do 750 × 750 mm. Maksymalna ich wydajność to 230 m3/h. Mogą one być wykonane z żeliwa lub staliwa nierdzewnego. Standardowo mają napęd działający w oparciu o przekładnię łańcuchową. Możliwy jest także napęd bezpośredni. W specjalnym wykonaniu mogą pracować w zakresie temperatury od -100°C do +900°C. Podajniki uszczelnione są za pomocą dławicy ze sznurem uszczelniającym (dodatkowo komora uszczelnienia labiryntowego może być przedmuchiwana sprężonym powietrzem). Ich konstrukcja ma odsunięte łożyska. Podajniki HD mogą być przeznaczone do pracy w strefach wybuchowych - są one certyfikowane jako odporne na ciśnienie wybuchu wynoszące10 barów (10 000 hPa) oraz jako przegrody przeciwogniowe.
W wersji podstawowej wirnik podajnika produkowany jest z ośmioma przegrodami (celkami). Wytwarzane są również wirniki z szesnastoma przegrodami. Ponadto mogą one mieć zredukowaną objętość roboczą (pogrubiony wał) oraz być wyposażone w skrobaki lub wymienne płytki.
Podajniki celkowe typu EHD
Podajnik typu EHD przeznaczony jest do produktów o silnych właściwościach ściernych. Obudowa oraz pokrywy boczne tych podajników mają dodatkowe osłony, które można wymienić po zużyciu i w ten sposób przywrócić pierwotne wymiary podajnika. EHD produkowany jest w zakresie średnic od DN 150 do DN 600 mm.
Podajniki celkowe typu HDER
Podajniki HDER są najprostszym (a tym samym najtańszym) typem podajników celkowych, które można szybko i skutecznie czyścić. Łatwe ich czyszczenie jest możliwe dzięki specjalnie do tego celu przystosowanej konstrukcji. HDER różni się od typu HD łatwo demontowaną pokrywą boczną oraz łatwo wysuwanym wirnikiem (bez konieczności użycia dodatkowych narzędzi). Podajniki te produkowane są w zakresie średnic od DN 150 do DN 300 mm.
Podajniki celkowe typu FCT
FCT jest podstawowym podajnikiem przystosowanym do szybkiego czyszczenia. Zapewnia on niezawodność pracy linii produkcyjnych wymagających wysokiej czystości - przeznaczony jest do montowania w instalacjach, które są często myte i czyszczone (np. te służące do produkcji odżywek dla niemowląt). Podajnik ten wykonywany jest z odlewu nierdzewnego. Jego charakterystyczną cechą są zabudowane na stałe dwie prowadnice, które służą do wysuwania pokrywy bocznej oraz które (po założeniu podpórki) mogą być użyte do bezpiecznego wysunięcia wirnika, co umożliwi wyczyszczenie całego wnętrza. Podajniki FCT produkowane są w pięciu wielkościach - od DN 125 do DN 300 mm. Są one certyfikowane jako odporne na 10 barów (10 000 hPa) ciśnienia wybuchowego oraz jako przegrody przeciwogniowe.

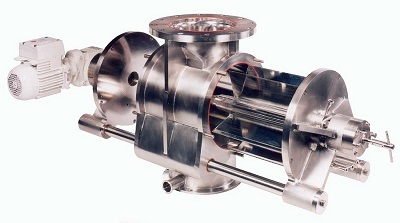

Typ FCT
Podajniki celkowe typu Hypergenic
Podajnik typu Hypergenic przeznaczony jest do pracy w przemyśle farmaceutycznym. Jego korpus wykonywany jest z jednego bloku stali nierdzewnej (nie jest odlewany). Hypergenic produkowany jest w zakresie średnic od DN 125 do DN 300 mm. Również ten podajnik jest certyfikowany jako odporny na 10 barów (10 000 hPa) ciśnienia wybuchowego oraz jako przegroda przeciwogniowa.
Podajniki typu Hypergenic stosowane są w instalacjach o najwyższym wskaźniku czystości. Spełniają one wysokie farmaceutyczne i spożywcze standardy jakości.

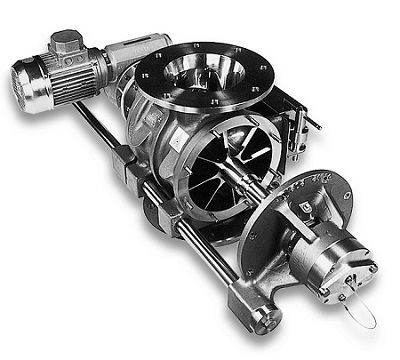

Typ Hypergenic
