Pulsatory pneumatyczne SYNEX, które zapewniają długotrwałe bezawaryjne i bezpieczne działanie, mogą być z powodzeniem używane również w strefach ATEX, gdzie panuje atmosfera potencjalnie wybuchowa.
Pulsatory te w wykonaniu ATEX-owym spełniają wymagania:

• dyrektywy 2014/34/UE (ATEX), wprowadzonej do polskiego prawodawstwa  przez Rozporządzenie Ministra Rozwoju z dnia 6 czerwca 2016 r. w sprawie wymagań dla urządzeń i systemów ochronnych przeznaczonych do użytku w atmosferze potencjalnie wybuchowej (Dz.U. 2016, nr 0, poz. 817);
• normy PN-EN 1127-1 (dot. zapobiegania wybuchowi i ochrony przed wybuchem);
• normy PN-EN ISO 80079-36 (dot. urządzeń nieelektrycznych do atmosfer wybuchowych).

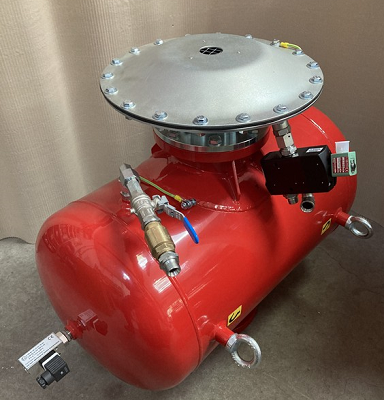

FOT. 1 Pulsator pneumatyczny SYNEX w wykonaniu ATEX-owym

Dla pulsatorów pneumatycznych SYNEX wykonano ocenę zagrożenia zapłonem. W ocenie uwzględniono identyfikację zagrożeń wybuchem oraz prawdopodobieństwo wystąpienia niebezpiecznej atmosfery wybuchowej, identyfikację zagrożeń zapłonem oraz prawdopodobieństwo wystąpienia potencjalnych źródeł zapłonu, oszacowanie ryzyka oraz okoliczność, czy został osiągnięty zamierzony poziom zabezpieczenia. Zagrożenia zapłonem i wybuchem zostały uwzględnione w ocenie z uwagi na: urządzenia i komponenty, wzajemne oddziaływanie między urządzeniami i komponentami a stosowanymi substancjami, charakterystykę procesu przemysłowego prowadzonego w urządzeniach i komponentach, otoczenie urządzeń i komponentów oraz możliwe wzajemne oddziaływanie z sąsiadującymi procesami.



Na podstawie przeprowadzonej oceny stwierdzono, że pulsatory pneumatyczne typu SYNEX-H w zależności od zastosowanego wyposażenia mogą być przeznaczone do pracy:

a) w podziemnych zakładach górniczych jako urządzenia kategorii I M2;

b) w strefie 1 lub 21 jako urządzenia kategorii II 2 GD lub II 2 G lub II 2 D;

c) w strefie 2 lub 22 jako urządzenia kategorii II 3 GD lub II 3 G lub II 3 D.

   Pulsatory pneumatyczne typu SYNEX-H (w zależności od wyposażenia) stosuje się, biorąc pod uwagę właściwości atmosfery wybuchowej:

a) w warunkach pracy właściwych dla urządzeń I M2;

b) w strefie 1 lub 21:

• grupa wybuchowości odpowiednio: IIC lub IIIC,

• klasa temperaturowa / maksymalna temperatura powierzchni: T3 lub T200°C;

c) w strefie 2 lub 22;

• grupa wybuchowości: IIC lub IIIC,

• klasa temperaturowa / maksymalna temperatura powierzchni: T4 lub T110°C.



   Natomiast pulsatory pneumatyczne SYNEX-M oraz SYNEX-V w zależności od zastosowanego wyposażenia przeznaczone są do pracy:

a) w strefie 1 lub 21 jako urządzenia II 2 GD lub II 2 G lub II 2 D;

b) w strefie 2 lub 22 jako urządzenia II 3 GD lub II 3 G lub II 3 D.



   Pulsatory pneumatyczne SYNEX-M oraz SYNEX-V (w zależności od wyposażenia) stosuje się, biorąc pod uwagę właściwości atmosfery wybuchowej:

a) w strefie 1 lub 21:

• grupa wybuchowości odpowiednio: IIC lub IIIC,

• klasa temperaturowa / maksymalna temperatura powierzchni: T4 lub T135°C;

b) w strefie 2 lub 22:

• grupa wybuchowości: IIC lub IIIC,

• klasa temperaturowa / maksymalna powierzchni: T5 lub T140°C.

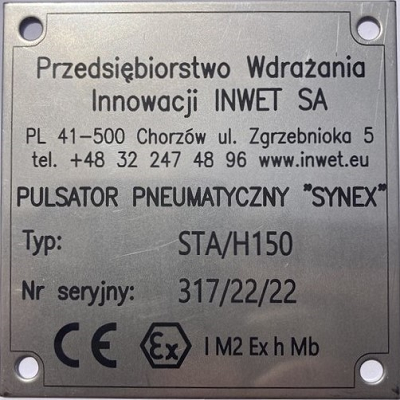

FOT. 2 Tabliczka znamionowa pulsatora pneumatycznego SYNEX w wykonaniu ATEX przeznaczonego do pracy w podziemnych zakładach górniczych
