Pojawienie się nowego katalogu elementów systemu rurowego firmy Fr. Jacob Söhne GmbH & Co. to doskonały pretekst, aby dokładniej przyjrzeć się możliwościom i zastosowaniom systemu rurowego Jacob.

System rurowy Jacob jest to układ połączeń rurociągów, w którym wszystkie elementy są zakończone charakterystycznymi wywijkami i łączone obejmami żłobkowymi lub kołnierzami płaskimi. Znajduje on szerokie zastosowanie w instalacjach przenoszenia materiałów sypkich – zarówno w instalacjach transportu pneumatycznego, jak i instalacjach przesypowych. System ten doskonale sprawdza się również w instalacjach aspiracji (odpylania), odciągów mgły wodnej czy olejowej, przy budowie systemów odtłuszczania, odzyskiwania rozpuszczalników oraz w instalacjach niskociśnieniowych (do wartości ciśnienia wynoszącej 0,5 bar).

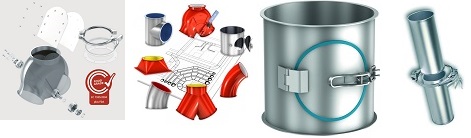

Elementy systemu rurowego Jacob są produkowane ze stali węglowej malowanej (o grubości ścianki: 1, 2 lub 3 mm), stali węglowej ocynkowanej (o grubości ścianki: 1, 2, lub 3 mm) lub stali nierdzewnej (AISI 304, AISI 316 lub innej według potrzeb klienta). Elementy systemu rurowego Jacob wytwarzane są w zakresie średnic od DN 60 do DN 1600. W skład elementów wchodzą rury, kształtki (łuki, trójniki itd.), przepustnice, zasuwy, przesypy dwudrogowe, rozdzielacze wielodrogowe itp.

W podstawowym zakresie produkcji zmianie uległy średnice połączeń wykonywanych za pomocą obejm żłobkowych. Obejmy Quick Connect produkowane są aktualnie w zakresie DN 80 – DN 450, a obejmy dwuśrubowe – w zakresie DN 60 – DN 630. Wprowadzono nowy materiał uszczelek (niebieski silikon, spełniający wymagania EC 1935/2004 i FDA i jednocześnie wykrywalny w detektorach metali). Zmieniono również technologię wykonywania uszczelek z FKM. Aktualnie są one wulkanizowane, a nie klejone.


Jednak najważniejsze zmiany dotyczą wprowadzenia całkowicie nowych produktów. Są to cyklony, tłumiki hałasu oraz elementy wykładane tworzywami sztucznymi (w celu zwiększenia odporności na wycieranie).
Cyklony służą do oddzielenia cząstek produktu od powietrza. Najlepiej spełniają swoje zadanie w połączeniu z instalacjami transportowymi, w których prędkość wlotu powietrza do cyklonu mieści się w zakresie 20 m/s – 24m/s. Zadaniem cyklonów jest oddzielenie 95% cząstek o wielkości powyżej 10 – 20 µm (w zależności od wielkości cyklonu). Tłumiki hałasu są przeznaczone do ograniczenia hałasu powstającego przy wylocie powietrza do atmosfery z rurociągów transportowych lub wentylacyjnych. W zależności od średnicy i długości tłumika uzyskuje się obniżenie poziomu hałasu od 5 dB do 37 dB. Należy pamiętać, że tłumiki instalujemy za cyklonami (na czystym powietrzu).
Elementy wykładane tworzywami sztucznymi (Ox – niebieski, Kryptane – zielony, Rhina Hyde – niebieski lub pomarańczowy), a także wylewane ciekłym poliuretanem znacząco podnoszą odporność elementów na wycieranie.
Podsumowując, można stwierdzić, że w ostatnim okresie zakres produkcji firmy Jacob znacznie się rozszerzył
w zakresie zarówno produkcji standardowych elementów, jak i tworzenia całej serii nowych urządzeń. Duża ilość nowych elementów oraz spełnienie wymagań EC 1935/2004 (jako jedyne przedsiębiorstwo w tej branży) ugruntowują silną pozycję firmy Jacob – lidera w produkcji modułowych elementów rurociągów.
