ADWS oznacza automatyczny system wyładowywania i ważenia (ang. Automatic Discharge and Weighing System). Jest on dostarczany przez naszą firmę wraz z innymi specjalistycznymi urządzeniami do produkcji mikroproszków lub jako niezależne urządzanie do napełniania worków big bag w istniejących ciągach szeroko rozumianej produkcji mineralnej.
Rafał Grubka
W zależności od potrzeb klienta system ten może być dostarczany w różnych konfiguracjach i ilościach – do siedmiu stacji ważących zarządzanych z jednej jednostki sterującej. Poniżej na zdjęciach przedstawiony jest widok typowej oferowanej stacji ważącej ADWS i jej komponentów.

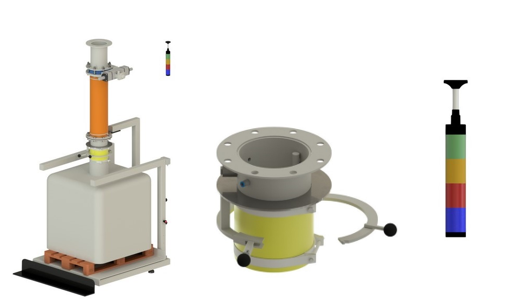

FOT. 1, 2, 3 Widok stacji ważącej ADWS i jej głównych komponetów
Stacja ważąca składa się przede wszystkim z:
- platformy ważącej (FOT. 1), umiejscowionej pod uchwytami worków big bag. Jest ona wyposażona w urządzenie wibracyjne i czujniki tensometryczne. Czujniki tensometryczne wysyłają sygnał do jednostki sterującej, na której jest wyświetlana dokładna masa worka. Dokładność ważenia wynosi ±1 kg. Wibrator jest obsługiwany przez szafę sterującą w wymaganych odstępach czasu. Jego zadaniem jest ujednolicenie napełnienia torby. Maksymalna pojemność platformy wagowej to 3 t;
- trzystanowego zaworu motylowego lub zaciskowego, poprzez który dozuje się materiał do worka do docelowej wagi. Typowe oferowane rozmiary to DN 150 i 200;
- chwytaka, który zapewnia uszczelnienie leja worka (FOT. 2);
- kolumny świetlnej (FOT. 3), która daje operatorowi następujące informacje:
- kolor niebieski – stacja czeka na zazbrojenie workiem, czyli został zakończony pomyślnie wcześniejszy cykl napełniania i występuje konieczność rozładunku pełnego worka big bag z paletą za pomocą wózka widłowego;
- kolor zielony – praca w trybie automatycznym, czyli napełnianie worka materiałem. Cykl ten może trwać od 1÷2 min do kilku godzin;
- kolor pomarańczowy – osiągnięcie poziomu dozowania precyzyjnego w przypadku zaworu motylowego lub informacja o zbliżającym się napełnieniu finalnym worka w przypadku zaworu zaciskowego. Ta informacja jest bardzo pomocna w przypadku, gdy czas napełniania worka jest długi;
- kolor czerwony – osiągnięcie poziomu docelowej wagi. Nastąpi automatyczne zamknięcie zaworu motylowego lub zaciskowego, a następnie zwolnienie uszczelnienia leja worka. Poziom załączenia się na kolumnie świetlnej koloru pomarańczowego i czerwonego może być przez klienta ustawiany niezależnie do wartości 3000 kg;
- szafy sterowniczej, wyposażonej w panel dotykowy, w którym dostępne są wszystkie niezbędne funkcje sterowania systemem. Na głównym panelu jednostki sterującej mamy przedstawioną bieżącą informację o poziomie wypełnienia worków i statucie wszystkich stacji.

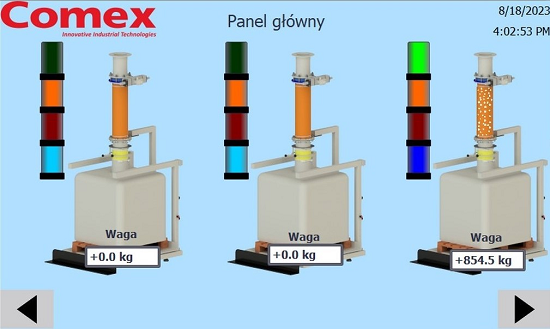

FOT. 4 Panel główny systemu ADWS-200/3

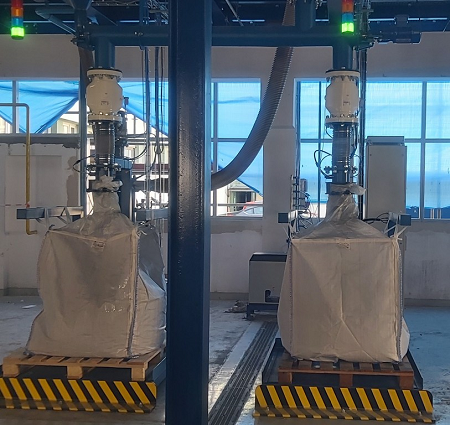

Jak wspominano wcześniej, jedna jednostka sterownicza może obsługiwać do siedmiu stacji ADWS. Symbol „200” oznacza średnicę użytego w tym przypadku otworu wlotowego. Cyfra „3” oznacza liczbę stacji zarządzanych przez jednostkę sterującą. Zdarza się, że proces napełniania worków odbywa się przy użyciu jednego rodzaju materiału, dlatego w takich przypadkach dodatkowo system często jest uzbrojony w rewersyjny podajnik ślimakowy, znajdujący się nad zaworami stacji. Rozwiązanie to powoduje, że po napełnieniu worka do zadanej wartości dozowanie jest automatycznie przełączane na drugą stację. Na FOT. 5 przedstawiono takie rozwiązanie.
